結構作動缸

作動缸類型：

如果試驗應用類型為準靜態、擬動力或者低頻(<2Hz)往復測試，推薦使用201系列電液伺服液壓作動缸。

DuraGlide?201系列電液伺服作動缸是單出桿結構的作動缸，在建筑結構或工程結構測試領域，通常搭配249系列球鉸一并購買，具體配置(靜態/疲勞級)可以根據試驗應用場景來進行選擇。此類作動缸通常配置二級伺服閥，同軸內置Temposonics?位移傳感器或者配置外位移傳感器，再加上載荷傳感器

如果試驗應用類型為動態、高頻、高性能測試，推薦使用244系列電液伺服液壓作動缸。

DuraGlide? 244系列電液伺服液壓作動缸產品采用了技術技術的加工處理和噴丸工藝——*的SureCoat?活塞桿處理工藝，可以有效減少摩擦力，提高可靠性、耐磨性和效率，可滿足力學加載測試的獨特精度和可靠性要求。這些作動缸的用途十分廣泛，也是迄今為止在所有形式的伺服液壓測試中極為受歡迎的解決方案。作動缸通常同軸內置 LVDT 位移傳感器、根據測試應用性能選擇合適的電液伺服系統、疲勞級旋轉球鉸等。

數字控制器與應用軟件

幾十年來，控制器與測試應用軟件一直是建筑結構/工程結構測試不可或缺的個組成部分?，F(xiàn)在可以選擇FlexTest 200型數字控制器，為大型結構測試實驗室?guī)眍~外的容量。FlexTest 200   控制器可以在一個機箱中管理多達 40 個通道和 8 個站臺。這些控制器可通過經濟實惠的升級和附加功能輕松擴展，允許客戶隨著實驗室的擴大而增加控制器。

還提供許多獨有的土木/結構軟件解決方案：

混合仿真方法(Hybrid Simulation)用于將物理測試與結構模型結合起來開展試驗。

波形生成軟件(Wave Generator)可用于生成測試用的地震研波形。

運行時斜坡模塊(Runtime Ramp)專為結構測試試驗應用而設計，使用斜坡執行準靜態測試并保持序列。運行時斜坡控制過程允許您以遞增方式同時控制多達八個控制通道，逐步達到不確定的最終級別。此過程還允許您設定一個中間暫停，在此期間觸發另一個過程可向遠程數據收集設備發送信號。

自由度控制(DOF)提供自由度作動缸控制的解耦計算，讓作動缸成組執行動作以產生六自由度的運動。

三變量控制(TVC)可同時控制位移、速度和加速度參量，結合三個控制變量的命令和反饋信號，可在廣泛的頻譜范圍內提供專業的系統性能。

液壓分配

對于典型的工程結構測試實驗室來說，液壓流量的需求可能會有很大差異，通常是 300 LPM 到 1200 LPM 的流量需求，具體取決于實驗室的大小和試驗任務。測試任務的類型將極大地影響液壓管理系統的配置。

建議在試驗室規劃建設的早期就開展緊密合作，確定當前的需求和潛在的未來需求。我們通常會根據性能要求、預期需求和當前預算提出最終建議。

設計液壓管路系統時需要考慮的事項：

場地的局限性

主管路和分支管路的長度

可能出現的管路壓降

依據試驗室場地的狀態設計管路布局

液壓出口要求

液壓蓄能器要求

液壓動力系統的就位以及所需電器功率

氣/油或水冷系統的液壓油冷卻要求和尺寸（如果客戶需要）

為達到專業性能，液壓油需要保持足夠的清潔度

反力墻和龍門架

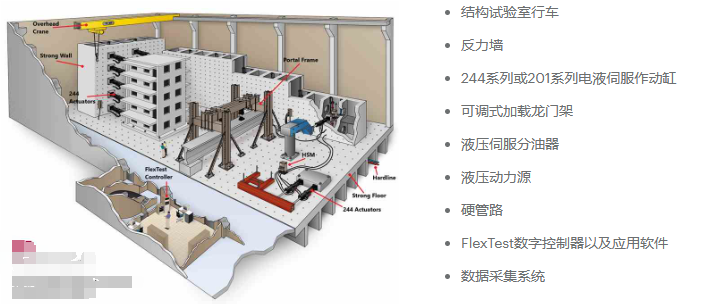

大多數建筑結構或者工程結構測試試驗室內都建設有強力地板和反力墻，也會建設必要的可調龍門架。這些反力系統可以實現測試系統的靈活搭配，具體的設置需要根據測試任務的需要來決定。對于小型的建筑結構或者工程結構測試試驗室，采用可調式龍門架往往是專業性價比的解決方案，或者選擇合適尺寸的反力墻/反力地板。

可以參與用戶試驗室規劃、建設，設備的提供、安裝、調試等完整的試驗室建設過程，具體內容取決于用戶的需求以及預算。偉思系統公司具有豐富的經驗和專業的知識，在全球已經幫助用戶完成了各類測試試驗室的建設，這些寶貴的經驗都可以成為您建設試驗室的意見和建議。偉思系統公司還可以提供有資質的第三方合作伙伴協助您開展試驗室的詳細設計，也可以與當?shù)氐慕ㄖ邪桃煌瓿稍囼炇医ㄔO。偉思系統公司可以提供全生命周期的測試系統解決方案。
